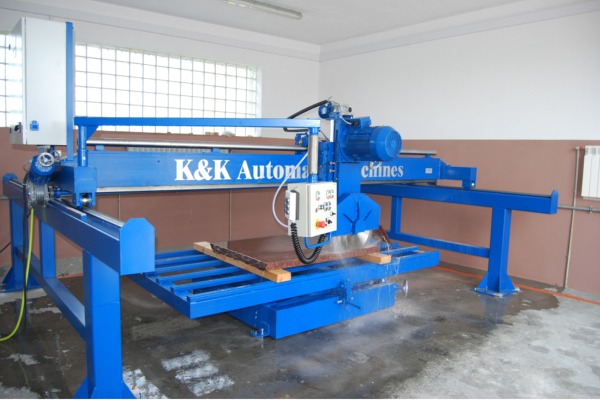

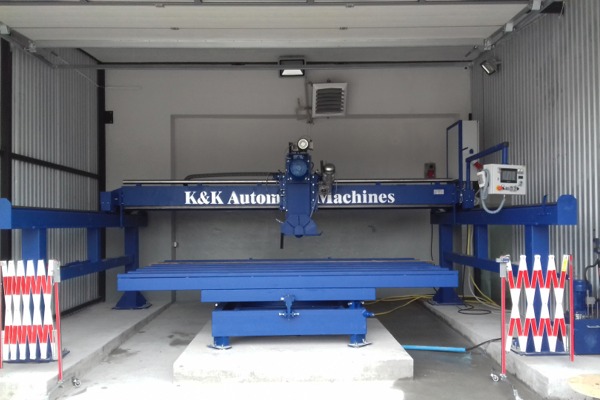

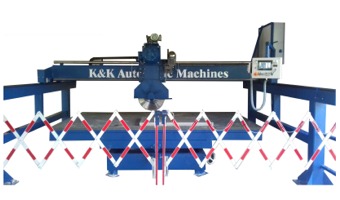

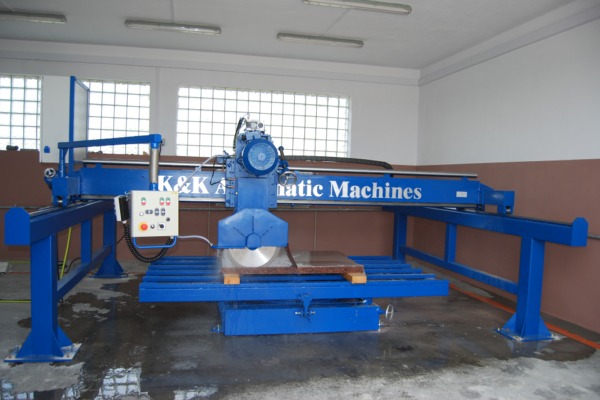

Piła do cięcia płyt kamiennych oraz małych bloczków na określony wymiar
- proces cięcia w pełni zatomatyzowany (pracą maszyny steruje kontroler PLC oraz przetwornica
częstotliwości z dynamiczną regulacją wektorową), ograniczony czujnikami zbliżeniowymi
- konstrukcja belkowa spawana
- ruch ustawczy wykonywany jest jako przejazd belki po ułożonym torowisku - płynna regulacja prędkości za pośrednictwem falownika
- ruch roboczy wykonywany jest jako przejazd wózka z wrzecionem piły po dokładnie
wyfrezowanych prowadnicach belki
- wyposażona w stół obrotowy z możliwością blokowania co 90 stopni
- płynna regulacja prędkości cięcia oraz 6 stopniowa regulacja głębokości wykonywania
kolejnych nacięć materiału (w opcji standardowej piły)
- ramię piły dostosowane jest również do cięcia pod kątem do 45 stopni - przestawiane
ręcznie
|
|
|
Możliwe dodatkowe elementy zestawu
- Stół uchylny umożliwia pochylenie ciętego materiału pod
kątem do 80 stopni
- Stopy maszyny (podstawa) likwidują konieczność wykonywania
fundamentów żelbetowych pod prowadnice piły
- Automatyka cięć wielokrotnych programowanie wykonywania
kolejnych cięć materiału
- Opcja wycinania zaprojektowanego wzoru książki w
opcji tej maszyna umożliwia wybranie wprowadzonego do maszyny wzoru książki
i wycięcie go wg zadanych parametrów (szerokość książki, głębokość wzoru). Nowy wzór książki można zaprojektować w dostarczanym
z maszyną oprogramowaniu, linki poniżej:

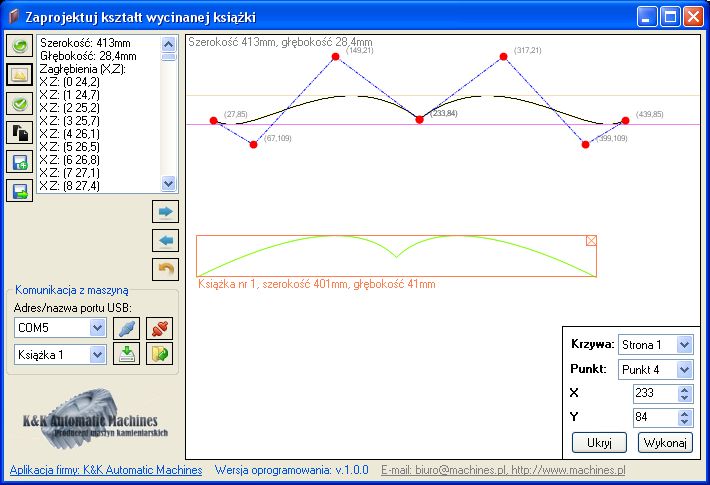

Przykładowe zdjęcie z programu do projekt..

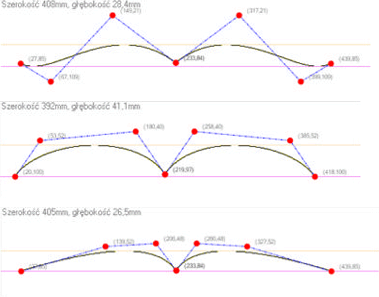

Przykłady wzorów książek
- Laser laser trasujący - umożliwia prześledzenie linii
cięcia przed jego wykonaniem
- Elektryczne sterowanie kątem pochylenia ramienia piły
- Wyświetlanie kąta pochylenia ramienia piły
- Łagodny rozruch silnika głównego automatyczny przełącznik
gwiazda->trójkąt
- Pilot/kasetka XYZ przedłużenie pulpitu sterowniczego
- Sterowanie prędkością obrotową silnika głównego piły
z zastosowaniem przemiennika częstotliwości
- Elektrozawór do wody
|
|
Zasilanie
|
3/N/PE ~400 V; 10 kW
|
|
Silnik główny
|
7.5 kW, 1400 obr/min
|
|
Grubość ciętej płyty
|
do 250 mm (dla dysku o śr. 600mm)
|
|
Długość pola obróbczego
|
3300 x 3100 mm
|
|
Prędkość cięcia
|
zakres od 0.7 do 2.5 m/min
lub inny na zamówienie, np. (od 2.5 do 4 m/min)
|
|
Wymiary
|
4600 mm x 4200 mm x 2000 mm
(długość x szerokość x wysokość)
|
Zapewniamy montaż, uruchomienie, gwarancję 12 miesięczną oraz serwis pogwarancyjny
Wymagania do zrealizowania (przed uruchomieniem maszyny) przez klienta:
- kabel elektryczny zasilający: 5 x 4 [mm2] miedziana linka
- zabezpieczenia w sieci przed maszyną: D32-3P
- połączenie elektryczne pomiędzy maszyną a siecią powinno być rozłączalne - wtyka/gniazdo 32A
- przed uruchomieniem, wszystkie stałe części metalowe, powinny być połączone bednarką o przekroju min 120 [mm2] z PE instalacji elektrycznej
- wszystkie media (prąd , woda , sprężone powietrze) muszą zostać doprowadzone od strony szafy sterowniczej
|
|
|
|
|
|
